AliveEcho-100 상세 스펙

비접촉식 다채널 RF 안테나로 활선을 감지하고, PIR 센서와 연동하여 작업자 접근 시 청각 경보를 제공함과 동시에
전력설비 내부의 온습도와 활선상태, 인체접근 여부를 원격 모니터링 할 수 있는 지능형 안전관리 장치

상세 사양

전원	DC 24V (Max 5W)

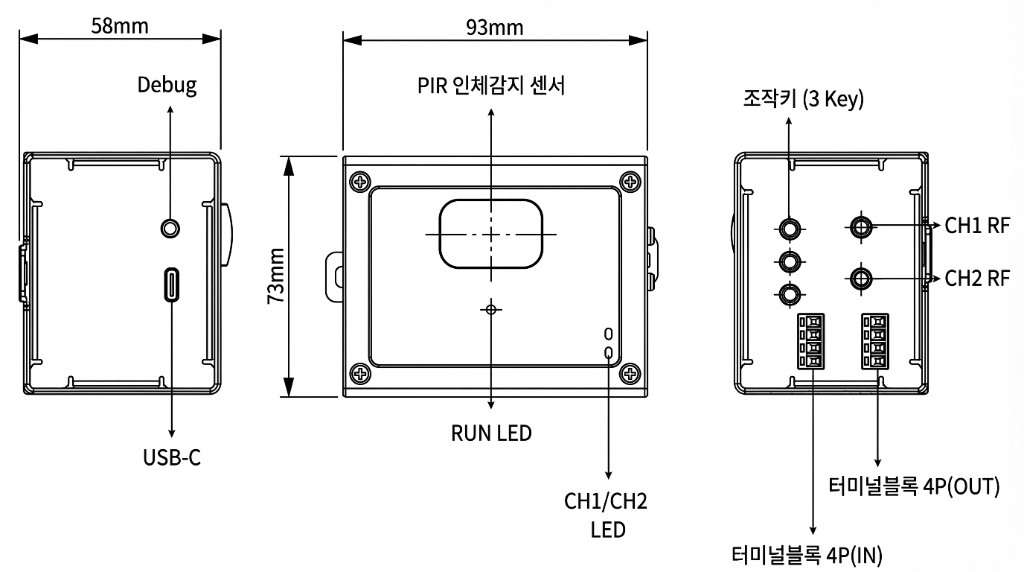

크기/무게	93×73×58mm / 400g
감지전압	AC 220V~765kV
감지거리	22.9kV 기준 1M (안테나)
인체감지	PIR 3~5m, 120°
통신(옵션)	RS-485 Modbus RTU
온습도	-20~80°C / 0~100%RH
스피커	Max 95dB (맞춤 음성)

위험 경보 시나리오 (활선)

CH1

CH1 활선 감지

"1차측 활선상태입니다"

CH2

CH2 활선 감지

"2차측 활선상태입니다"

위험

ALL

모두 활선 감지

"1,2차측 모두 활선상태입니다"

안전

OFF

모두 비활선 감지

"1,2차측 모두 휴전중입니다"

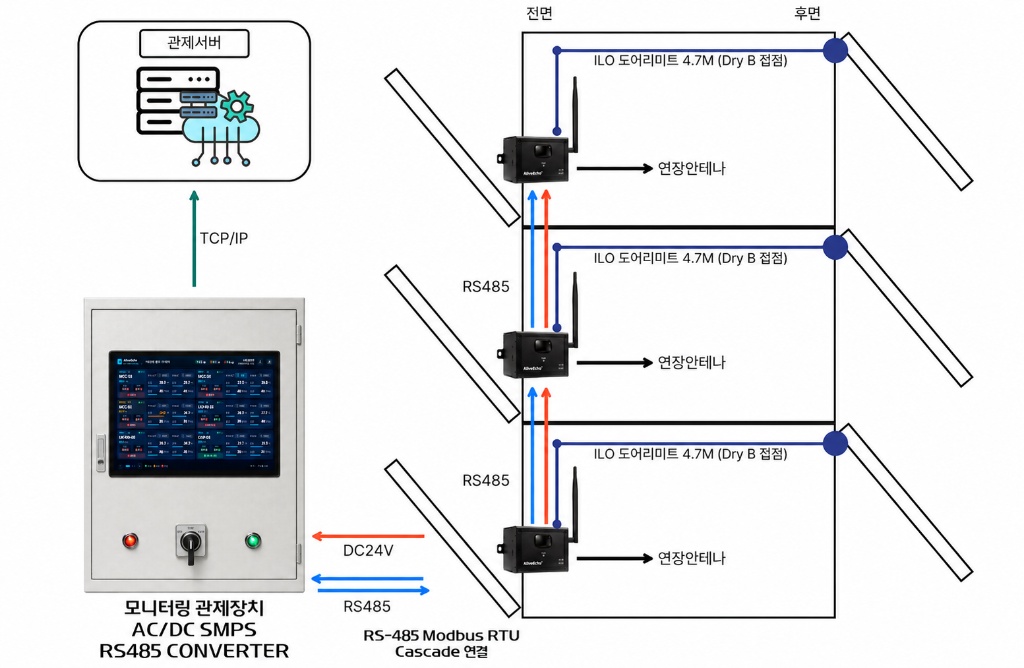

설치방법 (터미널블록 배선)

최대 32개 노드(Node)까지 개별 어드레스 할당

IN/OUT 단자로 분기 작업 없이 간편 배선

RS485 통신 양 끝단 120Ω 종단저항 연결 필수

DIN레일 / 피스 / 자석 고정 지원

LED 표시 및 활선감지거리

LED 표시

RUN: 황색 점등 (정상)
RUN: 적색 점멸 (오류)
CH: 소등 (안전)
CH: 적색 점등 (활선)

활선감지거리

220V접촉 ±10%
3.8kV약 40cm
6.6kV약 60cm
22.9kV약 100cm

2채널 분리 감지

독립된 2개 안테나로
활선부 각각 감지

RS-485 통신

Modbus RTU 지원
최대 32채널 연동

환경 모니터링

온습도 센서 내장
원격 모니터링 가능

맞춤형 음성

다국어 지원
출고 전 탑재 가능

추가 기능 및 특징

PIR 센서 인체 동작 감지

3~5m, 120° 광각 감지

편리한 배선 (24V IN/OUT)

분기 작업 없이 간편 연결

LED 표시 (RUN/CH1/CH2)

상태별 구분된 LED 표시

폭넓은 설치성

DIN레일/피스/자석 고정

485통신 원격 설정

활선감도, 감지거리 조절 가능

관리자 모드 설정

출고 전 맞춤 음성멘트 탑재

HOW IT WORKS

작동 원리

AliveEcho-100은 안테나를 통해 형성된 전기장(Electric Field)을 비접촉으로 감지합니다.

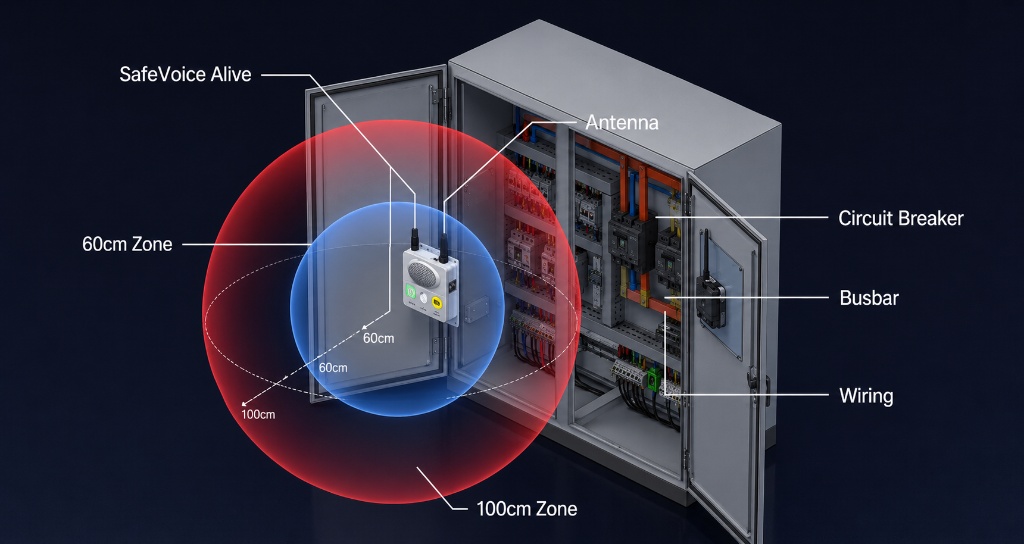

3D 전기장 감지 원리

6.6

6.6kV 기준

약 60cm 감지거리 (±10%)

22.9

22.9kV 기준

약 100cm 감지거리 (±10%)

※ 전압별 감지 거리가 상이하므로 초기 설치 위치 선정이 중요합니다.

PIR 센서 감지

AliveEcho-100 PIR 센서 인체 동작 감지 - 120° 광각으로 넓은 영역을 빈틈없이 감시

감지거리

3~5m

감지각도

120°

※ 인체 동작 감지로 작업자만 정확히 감시합니다.

AliveEcho-100 작동원리 장면1: 배전반 문 닫힘 상태에서 작업자 접근 감지

초절전 대기 모드

장면 1: 문 닫힘 · 접근 시도

전원 모드

Sleep (≤25µA)

도어 상태

CLOSE (닫힘)

PIR 센서

Standby (대기)

음성 송출

MUTE (없음)

문이 닫힌 상태에서는 배터리 소모를 최소화하기 위해 초절전 모드로 대기합니다.

AliveEcho-100 작동원리 장면2: 배전반 문 개방시 120도 PIR센서 인체감지 및 음성경보

🔴 활선 감지 모드 가동

장면 2: 문 개방 · 감지 및 경보
