AliveEcho-X 상세 정보

비접촉식 다채널 안테나로 활선을 감지하고, 고출력 음성과 통전 상태 표시를 통해 작업자에게 활선 위험을 효과적으로 경고하며, 도어리미트 연계, 활선 분리 감지, Dry 출력 및 RS485 통신을 지원하는 지능형 활선 안전 경보장치

상세 사양

전원	3.6V 배터리 동작 / 상시전원 옵션 시 AC100~240V, DC24V 3W 이하

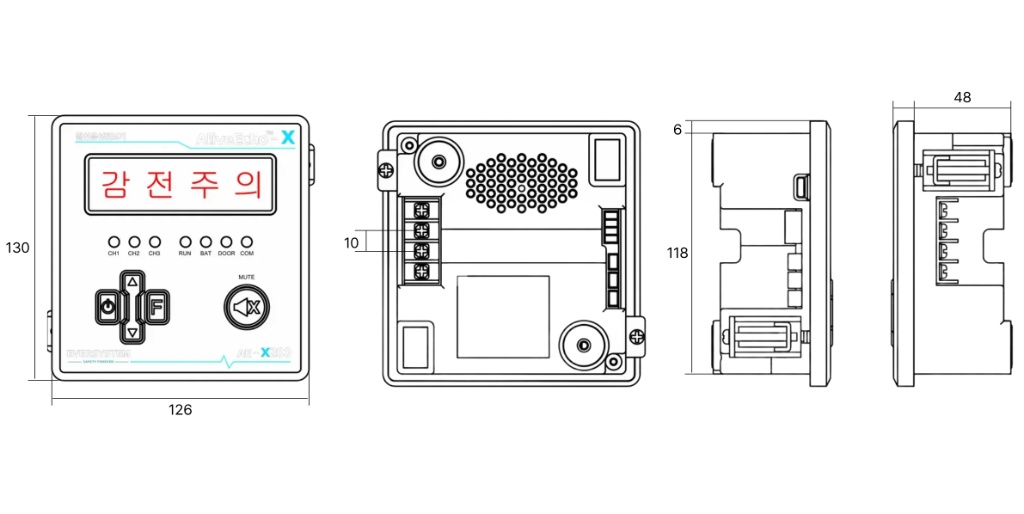

크기	126 X 130 X 58 (mm)
음량크기	90dB
기능 키	전원, 설정, 음소거, UP, DOWN
상태 LED	CH1, CH2, CH3, 동작 상태, 배터리 잔량, 도어 개방여부, 통신 상태
작동 온도	-20°C ~ 70°C
배터리	교체식 (-40°C ~ 85°C)
배터리 사용시간	8초 음성 월 30회 방송 20년 동작
터미널 블럭	4P M4 10mm Pitch
출력	Dry 출력 (COM/NO) / 옵션 RS485 or 확장 SPK
입력	Dry 도어리미트 (COM/NC)

주요 기능 및 특징

설치 방식

타공 매립 / 자석 부착 모두 지원

장시간 사용

월 30회 방송 기준 최대 20년 동작, 상시전원 사용 가능

출력 확장

확장 스피커 및 활선 시 DRY 출력 지원

분리 감지

최대 2채널 안테나를 통한 분리 감지 가능

통전 표시

고휘도 LED로 통선 상태 실시간 표시

편리한 조작

MUTE 기능 및 간편한 조작성 제공

HOW IT WORKS

작동 원리

AliveEcho-X는 다채널 안테나를 통해 활선 상태를 감지하며, 감지된 통전 상태를 고휘도 LED와 음성으로 표시·안내합니다.

감지 원리

[제품 이미지 영역]

도어 리미트 스위치 연동으로 문 개방 시 감지 및 경보 동작

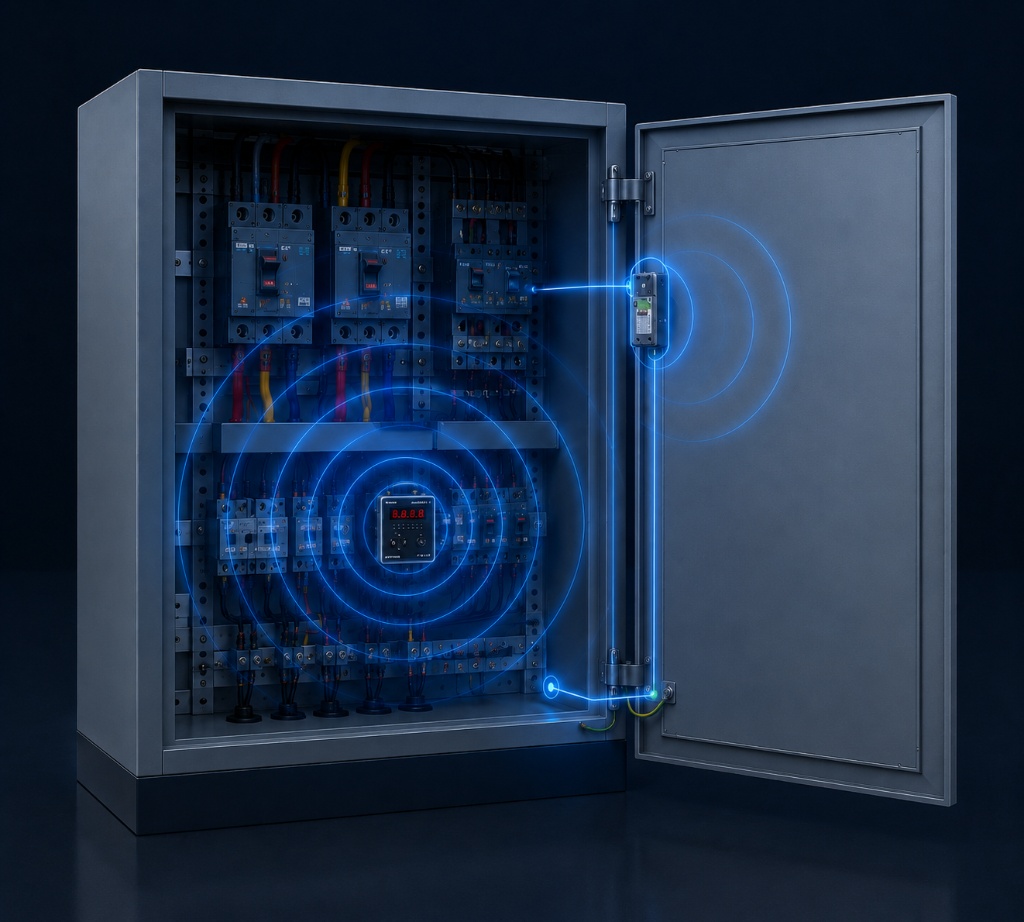

전기장 센서를 통해 설비의 활선 상태를 비접촉 방식으로 감지

감도 조절 및 자동 이득 제어(AGC) 로직을 적용하여 안정적인 감지 지원

센서 및 감지 방식

[제품 이미지 영역]

6.6

6.6kV 기준

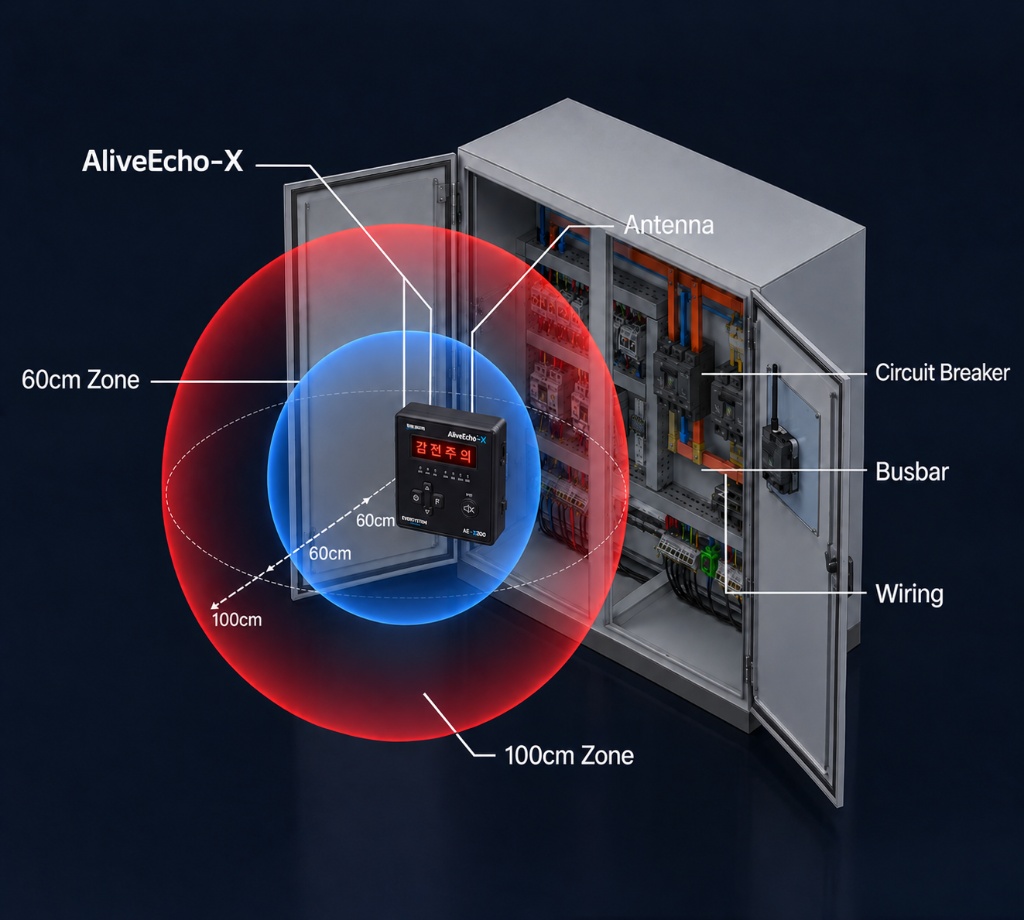

약 60cm 감지거리 (±10%)

22.9

22.9kV 기준

약 100cm 감지거리 (±10%)

전압별 감지 거리가 상이하므로 초기 설치위치 선정이 중요합니다.

TECHNOLOGY

자체 활선 감지 안테나 개발 적용

불량 판정 범위 확대 및 안테나 정상 작동 여부 실시간 확인

AliveEcho-X에 최적화된 안테나를 자체 개발하여 제품의 기술 경쟁력과 완성도를 높였습니다.

① 기존 방식의 한계

기존 동축케이블 방식은 케이블 자체의 단선 및 불량 여부를 판정하기 어렵고, 활선 감지 이상 발생 시 장치 자체의 문제인지 케이블·수신 환경의 문제인지 구분하기 어려웠습니다.

② 자체 활선 감지 센서 개발·적용

당사에서 자체 개발한 활선 감지 안테나를 적용하여, 안테나 케이블의 통신 단선 여부와 활선 감지 회로의 정상 작동 여부를 실시간 감지합니다. 단선 또는 감지 회로 이상 발생 시 음성으로 이상 상태를 안내합니다.

③ 개선 효과

안테나 수신단의 불량 판정 범위 확대가 가능해지고, 장치 자체 문제와 수신 환경 문제를 구분할 수 있는 판단 근거를 확보하여 현장 점검 및 이상 발생 시 신속한 원인 파악과 조치에 도움이 됩니다.

안테나 자체 금형 및 회로 설계·개발·적용

금형과 회로를 당사가 직접 설계·개발하여 제품에 적용한 자체 개발 부품입니다.
